Talaşlı İmalatta Hassas Toleranslar ve ISO Standartları
Giriş
Modern üretim dünyasında kalite, tekrarlanabilirlik ve montaj uyumluluğu büyük önem taşımaktadır. Özellikle talaşlı imalat sektöründe üretilen parçaların yalnızca nominal ölçülerde olması yeterli değildir. Parçaların belirli tolerans aralıklarında üretilmesi, montajın sorunsuz gerçekleşmesi ve ürünün uzun ömürlü çalışması için kritik öneme sahiptir.
Bu nedenle dünya genelinde ISO ve TSE standartları kullanılarak tolerans sistemleri oluşturulmuştur. Bu standartlar sayesinde farklı üreticiler tarafından üretilen parçalar birbirleriyle uyumlu çalışabilmektedir.
Tolerans Nedir?
Tolerans, bir ölçünün izin verilen sapma miktarını ifade eder.
Örneğin;
50,00 mm nominal ölçüye sahip bir mil için ±0,05 mm tolerans verilmişse;
En küçük ölçü: 49,95 mm
En büyük ölçü: 50,05 mm
olarak üretim yapılabilir.
Toleranslar ne kadar küçülürse üretim maliyeti ve kontrol gereksinimleri o kadar artar.
Neden Tolerans Verilir?
Tüm üretim yöntemlerinde belirli miktarda sapma kaçınılmazdır.
Bunun sebepleri:
Takım aşınması
Makine hassasiyeti
Isıl genleşme
Ölçüm hataları
Operatör etkileri
Malzeme deformasyonları
olarak sıralanabilir.
Bu nedenle mühendisler parçaları "tam ölçüde" değil, belirlenen tolerans aralığında üretirler.
ISO Tolerans Sistemi
Dünya genelinde en yaygın kullanılan sistem ISO 286 standardıdır.
Bu sistem:
Delikler için büyük harfler (H, G, F vb.)
Miller için küçük harfler (h, g, f vb.)
kullanır.
Örneğin:
H7
h6
H7/g6
H7/k6
gibi gösterimler teknik resimlerde sıkça görülür.
IT Dereceleri Nedir?
ISO sisteminde hassasiyet IT dereceleri ile belirtilir.
IT01 → Ultra hassas
IT5 → Taşlama
IT6 → Hassas CNC işleme
IT7 → Genel hassas makine parçaları
IT8 → Standart CNC işleme
IT9-IT12 → Genel makine imalatı
IT13-IT16 → Kaynaklı ve kaba imalat
olarak düşünülebilir.
Geçme Sistemleri
Boşluklu Geçme
Mil her zaman rahat döner.
Örnek:
H7/g6
Kullanım alanları:
Rulman yatakları
Dönen parçalar
Kasnaklar
Geçiş Geçmesi
Boşluk veya hafif sıkılık oluşabilir.
Örnek:
H7/k6
Kullanım alanları:
Dişli montajları
Hassas makine elemanları
Sıkı Geçme
Presleme gerekir.
Örnek:
H7/p6
Kullanım alanları:
Burçlar
Kalıcı montajlar
Pres bağlantıları
Talaşlı İmalatta Uygulanabilir Toleranslar
Tipik CNC Freze:
±0,05 mm
Hassas CNC İşleme:
±0,02 mm
Taşlama:
±0,005 mm
Honlama:
±0,002 mm

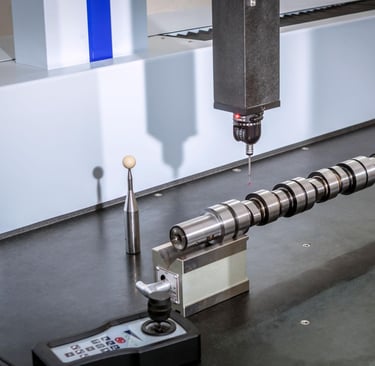

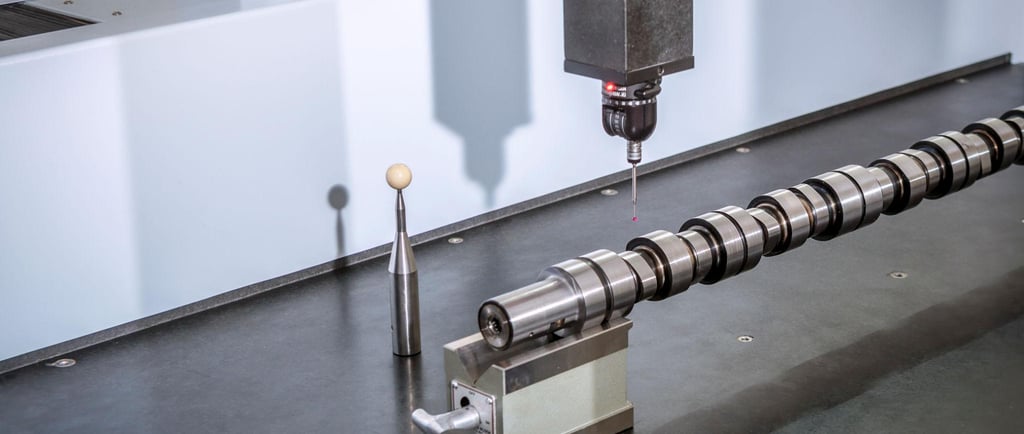

Ölçme laboratuvarı şartlarında:
±0,001 mm
Ancak gereksiz hassasiyet maliyetleri ciddi şekilde artırır.
TSE ve ISO Standartlarının Önemi
TSE tarafından kabul edilen ISO standartları;
Kaliteyi artırır
Montaj uyumunu sağlar
Hata oranlarını düşürür
Uluslararası ticareti kolaylaştırır
Üretim maliyetlerini optimize eder
Bu nedenle modern mühendislik projelerinde tolerans seçimi büyük önem taşımaktadır.
Sonuç
Doğru tolerans seçimi, bir parçanın üretim maliyetini, çalışma performansını ve kullanım ömrünü doğrudan etkiler. Gereğinden dar toleranslar maliyetleri artırırken, geniş toleranslar ise fonksiyon kaybına yol açabilir. Bu nedenle mühendislik hesapları, kullanım şartları ve ISO standartları birlikte değerlendirilerek optimum toleranslar belirlenmelidir.
